Спеціальні кастинги з алюмінієвими меблевими деталями Рішення
1. Перепірка 3D -малюнок
Коли клієнт надіслав нам креслення продукту, ми виявили, що твердий продукт буде дуже важким. Невеликий важить 1 кг, а довга нога важить 8,5 кг, як показано на рисунках 1.1 та 1,4.
Згідно з кресленнями, для цього знадобиться багато матеріалів, тому це займе багато матеріальних витрат і потрібно буде оптимізувати. Ми пропонуємо, що це можна зробити порожнистим. Ми пояснили цю ситуацію замовнику, і замовник також погодився з нашою ідеєю, нам потрібно знизити вагу, щоб зменшити матеріальні витрати та витрати на товар, але не впливати на продуктивність продукту. Це також сприятливіше для просування на ринку.
Тоді ми намагалися зробити його порожнім із твердого продукту. Нам потрібно було спочатку евакуювати внутрішню порожнину, і в той же час переконатися, що товщина стінки становить 3 мм, не впливаючи на функцію продукту, як показано 1,2 та 1,5. Крім того, нам потрібно було додати 2 армуючі ребра для підвищення стабільності продукту. Після постійних спроб та модифікацій ми нарешті дійшли до ідеального стану. Загалом знадобилося 1 тиждень, щоб змінити креслення. Заключний план був визначений, як показано 1,3 та 1.6.
1.1 Початкове резервне копіювання головки Clement -1. 5 кг
1.2 Резервне копіювання головки Клемента -- порожнина
1.3 Резервне копіювання головки Clement з 2 арматурою --0. 52 кг
1.4 Початкові меблі-міцні 8,5 кг
1,5 меблі
1.6 Меблева нога з 2 арматурою -2. 85 кг
2.2. Дизайн цвілі.
На основі креслень кінцевого продукту ми визначиликастингпроцес, а потім почав розробляти форму. Під час цього процесу ми думали використовувати повзунки для досягнення порожнистого ефекту.
Особливо для меблівних ніжок, розмір становить 660x120x70 мм, що дуже глибоко. Повзунок більше не може задовольнити потреби, тому ми думали використовувати метод гідравлічного циліндра для витягування серцевини. Хоча вартість використання гідравлічного циліндра збільшиться, це дуже варто для довгострокового прогресу проекту. 2. 1-2. 4 Зображення - це прості діаграми форми.
2.1
Резервна цвіль Clement з гідравлічним циліндром
2.2
Дизайн цвілі меблів з гідравлічним циліндром
2.3
Структура креслення цвілі Clement Head
2.4
Меблі ноги дизайну форми дизайну креслення
3. Зробіть цвіль

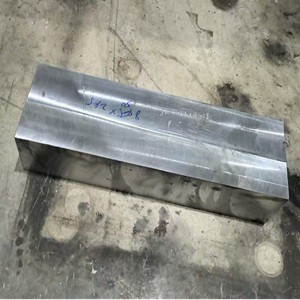

Після підтвердження креслення цвілі ми придбали сталь форми H13 протягом 3 днів, а потім відправили її в центр обробки.
ЧПУ фрезерування: Використовуйте {{0}} Axis CNC Mills до машинного ядра та порожнини вставки з щільними допусками (± 0,01 мм). Виріжте канали охолодження (водяні лінії) та викиди.
EDM: Використовуйте дріт EDM для складних форм або тісних кутів. Sink EDM створює детальні текстури або підрізані за допомогою спеціальних електродів.
Буріння та постукування
Термічна обробка:Утік і загартуйте частини цвілі.
Очищення компонентів: Очистіть усі деталі, щоб видалити обробні залишки.
Точна придатність: Зберіть ядра, порожнини, слайди та викиди систем, забезпечуючи безшовне вирівнювання.
Гідравлічна/пневматична інтеграція: Встановіть циліндри для слайд -дій та з'єднувальних з'єднувачів.
Проведіть пробні пробіжки з розплавленим металом для перевірки продуктивності, коригування таких дефектів, як пористість або нерівність.
Приблизно через 30 днів була завершена верхня цвіль та нижня цвіль.
4. Збірка цвілі та лиття штампу
Щоб налагодити машину, знадобився день, після того, як форма збирається та не перевіряється без проблем, ми почали виробляти, поставити її на машину 800- ton для обробки.
5. Готовий дисплей продукту
Чиста вага невеликих продуктів може досягти 0. 53 кг, а великі продукти можуть досягти 2,85 кг.
Меблева нога з ребром покрита чорним порошком, клієнт дуже задоволений 2 продуктами.
5.1 Алюмінієва штамя, що кидається, резервне копіювання голови
5.2 Алюмінієва штамя, що кидається, в іншому погляді
5.3 Алюмінієва штамя, що кидається, нога з ребром
5.4 Алюмінієва штамя, що кидає меблеві ноги з ребром в іншому вигляді
5.5 Алюмінієва штамя, що кидається, нога меблів з реблами в чорному порошку покрите
5.6 Алюмінієвий ADC12 Die Casting меблів ноги з ребром
Висновок
Виходячи з нашого останнього оптимізованого рішення, чиста вага невеликих продуктів була зменшена до 0. Як результат, наші клієнти висловили високу задоволеність кінцевим результатом і визнали ефективність запропонованого нами рішення у підвищенні ефективності продукції та економічної життєздатності.
